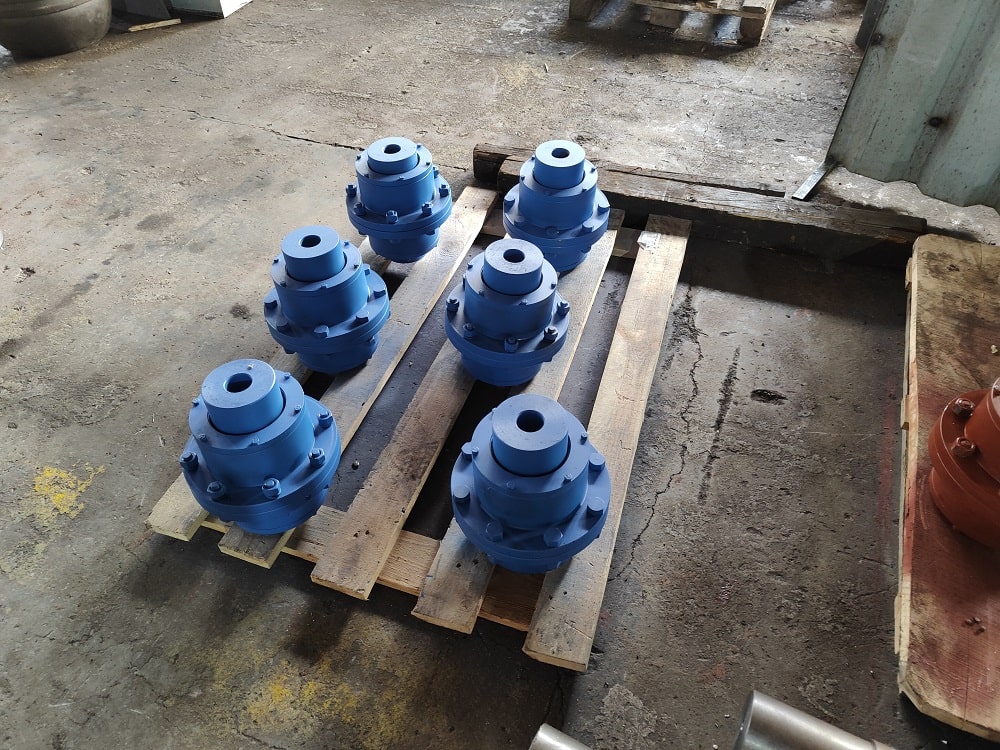

Муфта зубчатая МЗ

ПКФ «Спектр» - это компания с большим опытом в области изготовления запасных частей для станков и подъемно-транспортного оборудования. В нашем каталоге представлена муфта зубчатая МЗ, которая изготовлена согласно нормам ГОСТ. За процессом изготовления деталей следят опытные специалисты.

Оформить заказ и задать вопросы вы можете:

  • по телефону: +7 (351) 225-40-51
  • через электронную почту: pkfspektr@mail.ru

Заказать

Согласие на обработку персональных данных
Модель, наименование Характеристика Цена с НДС, Руб.
1
Муфта МЗ 2 Масса М3, кг: 16,1 По запросу
2
Муфта МЗ 3 Масса М3, кг: 29,3 По запросу
3
Муфта МЗ 4 Масса М3, кг: 50,5 По запросу
4
Муфта МЗ 5 Масса М3, кг: 61 По запросу
5
Муфта МЗ 6 Масса М3, кг: 81 По запросу
6
Муфта МЗ 7 Масса М3, кг: 109 По запросу
7
Муфта МЗ 9 Масса М3, кг: 176 По запросу
8
Муфта МЗ 10 Масса М3, кг: 264 По запросу
9
Муфта МЗ 17 По запросу

Описание муфты зубчатой МЗ

Муфта МЗ - часть механизмов машин. Она соединяет валы и передает с помощью зубьев момент вращения от одного вала на другой. Величина момента не изменяется, а двигается в том же темпе и направлении. Муфта зубчатая – это надежная деталь, которая выдерживает динамичные работы без повреждений. Максимальный разгон изделия равен 25 метрам в секунду.

Зубья являются главным элементом конструкции в этом виде муфт. Они располагаются на втулках (внешняя сторона) и на барабанах (внутренняя сторона).

Данная деталь имеет 3 варианта изготовления:

  • с разъёмной обоймой
  • с неразъёмной обоймой
  • с промежуточным валом

Купить муфту МЗ вы можете в Челябинске в нашей компании.

Как устроена муфта зубчатая МЗ?

Муфта зубчатая МЗМуфта зубчатая типа МЗ состоит из двух зубчатых обойм (2), которое соединены между собой призонными болтами, а также двух зубчатых втулок (3), вставленных в обоймы. На обоймах устанавливаются крышки (4) и манжеты (1). Валы, соединённые зубчатой муфтой, запрессовываются в отверстия зубчатых втулок, а непосредственно зубья втулок сцепляются с зубьями обойм. Форма зуба втулок делает возможным их незначительное смещение в любых направлен

Основные характеристики муфт зубчатого типа М3

Обознач. М3 Крутящ. момент, кгм Частота вращ. Диам. вала (d) Диам. муфты (D) Длина обоймы (l) Длина муфты (L) Масса М3, кг
М3-1-Н20 71 6300 18 160 55 170 11,8
М3-2-Н30 140 5000 30 182 70 220 16,1
М3-3-Н40 315 4000 40-60 220 110 220 29,3
М3-4-Н45 560 3350 45-75 250 140 270 50,5
М3-5-Н50 800 2800 50-90 290 160 300 61
М3-6-Н60 1180 2500 60-100 320 170 340 81
М3-7-Н65 1900 2120 65-120 350 175 350 109
М3-8-Н80 2360 1900 80-140 380 180 410 146
М3-9-Н90 3000 1700 80-160 430 200 415 176
М3-10-Н110 5000 1400 80-180 490 200-300 500 264
М3-11-Н120 7100 1250 80-130 545 300 525 376
М3-12-Н140 10000 1130 100 590 350 530 531
М3-13-Н160 15000 1000 100-250 680 300-350 550 739
М3-14-Н180 20000 900 140-320 730 320 600 933
М3-15-Н200 25000 800 170-360 780 320-450 650 1266
М3-16-Н220 30000 700 900 770 1476

Пример обозначения муфты зубчатой типа 1 с номинальным крутящим моментом 4000 Н*м, с диаметром посадочных отверстий во втулках d = 50, с втулками исполнения 1, климатического исполнения У категории 2: Муфта 1-4000-50-1У2. Таким образом изготавливаются муфта МЗП по чертежам заказчика.

Выгодная цена на муфты зубчатые в ПКФ «Спектр»

Производственно-коммерческая фирма «Спектр» изготовит для Вас зубчатые муфты МЗ в соответствии с установленными ГОСТами и техническими стандартами. Наша компания находится в городе Челябинске, но мы сотрудничаем с заказчиками из других регионов России и стран СНГ. Доставка осуществляется наземным (авто и ж/д) и авиатранспортом. Стоимость и сроки доставки напрямую зависят от вашего местоположения и уточняются в индивидуальном порядке у представителей отдела продаж ПКФ «Спектр».
